华为TP G2系列沉浸式智真视频会议系统

概述

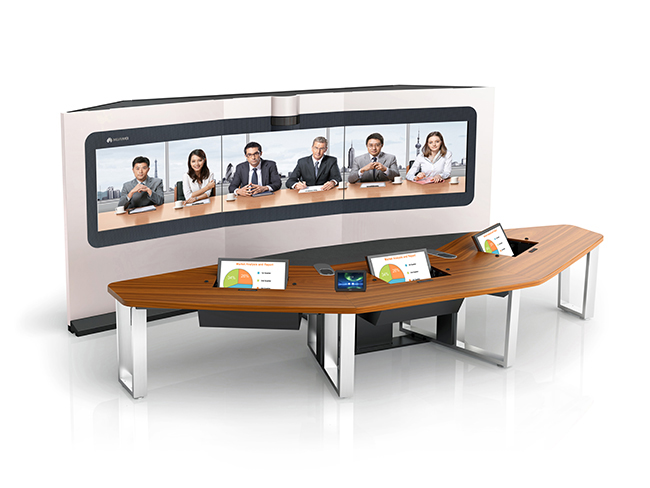

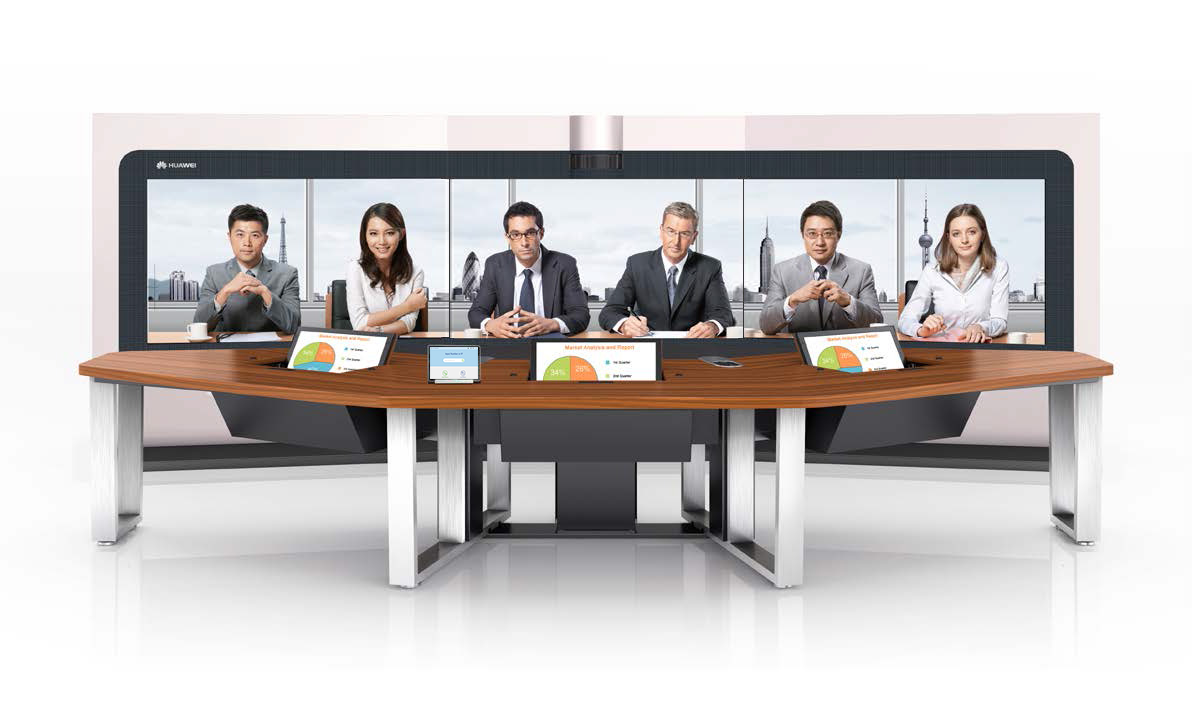

华为TP G2系列沉浸式智真视频会议系统

华为TP G2系列沉浸式智真适用于专业会议室，可实时召开远程会议，提升沟通效率，采用新一代超清解码器和华为专有的全景摄像机，以及65/70英寸显示屏，为您带来影院级面对面的高临场感沟通体验。

TP3206-65 G2、TP3206-70 G2、TP3218-65 G2和TP3218-70 G2智真（以下简称TP智真）是新一代华为沉浸式智真产品，采用全新编解码器，配合华为专有的全景摄像机和图像融合技术，3×65英寸或3×70英寸显示系统，可以实现真人大小体验，专业的多声道音频技术，实现身临其境般的声像同位体验。TP智真适用于专业会议室，为您带来面对面的高临场感沟通体验，便于快速决策。

TP3206-65 G2和TP3206-70 G2智真满足6人召开远程视频会议，兼容10人召开本地圆桌会议。

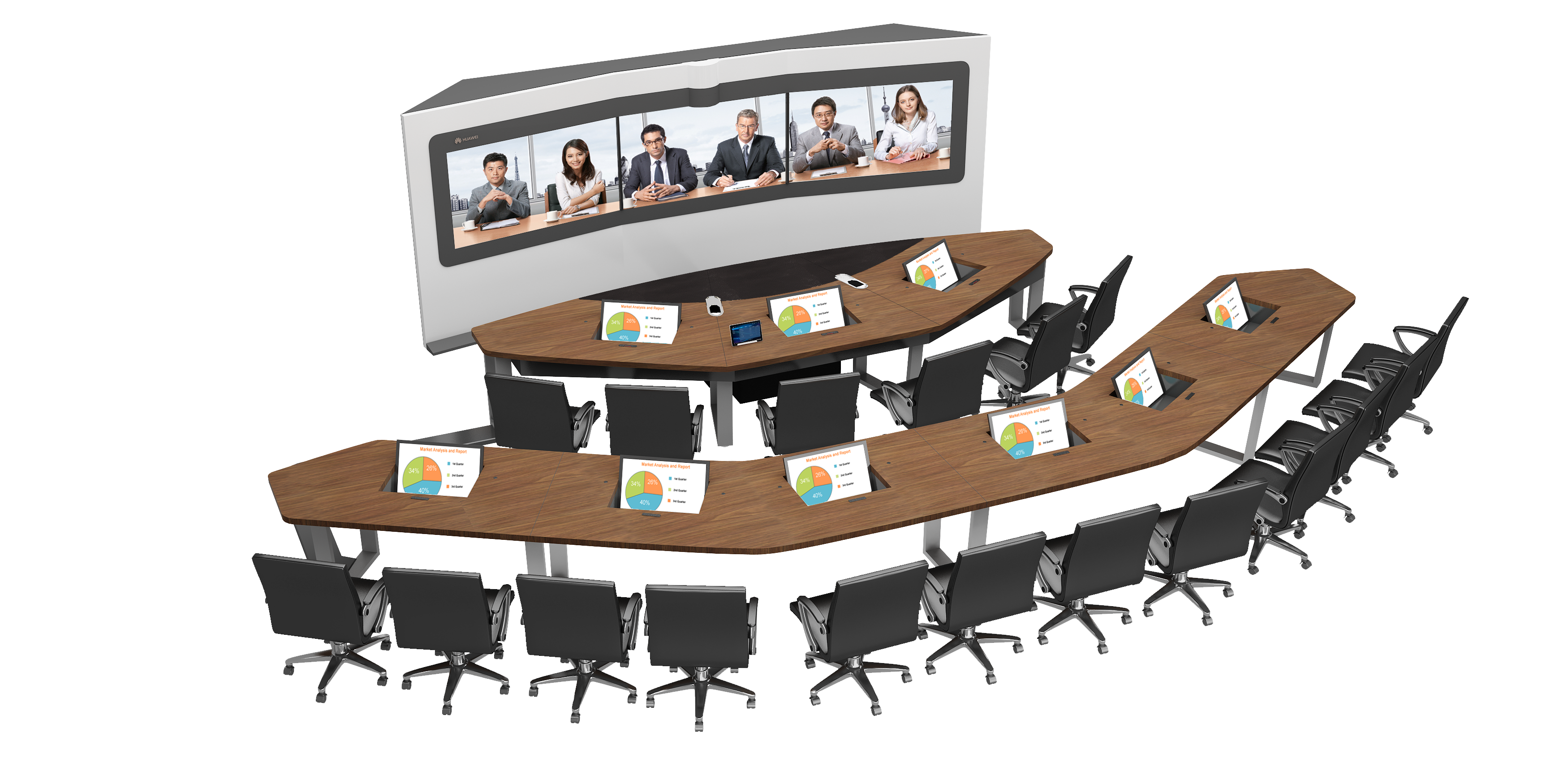

TP3218-65 G2和TP3218-70 G2智真满足18人召开远程视频会议。

产品亮点

高端专业设计，沉浸式会议体验

全新外观设计，将摄像机、麦克风、音响、屏幕等设备完美融合，系统简洁一体且高端专业。
采用前置安装维护，快速部署，节约会议室空间，兼容本地会议，满足客户的多种应用场景需求。
专业的灯光、色彩、声场优化、人体工程学设计，带来完美的会议体验。

真人大小的极致高清，真实的会议呈现

华为专有的共光心全景无缝成像和图像融合技术，搭配65英寸或者70英寸显示屏，效果真实，1:1真人显示。
站立和坐下两种模式可切换，站立模式在与会者站立场景下，可显示与会者整体图像。
22英寸16:9宽屏自动辅流屏，分辨率高达1920 × 1080，完美呈现PPT或辅流高清画面。

智能编解码器，带来卓越体验

支持3路1080p60主流和1路1080p60/4K15辅流编解码能力，视频清晰流畅。
支持H.265、H.264 HP和华为独有的VME技术，实现超低带宽，最低2.4M总带宽即可达到1080p 30fps效果。
支持H.265/H.264 + SEC超强抗丢包处理技术，在30%网络丢包情况下仍可保证良好的视音频体验；支持IPv4/IPv6网络协议，轻松应对未来网络升级需求。

多MIC设计，全方位的声像同位

TP3206-65 G2和TP3206-70 G2采用6 MIC设计，TP3218-65 G2和TP3218-70 G2采用16 MIC设计，实现清晰准确的声像同位功能。
支持AAC-LD（Advanced Audio Coding with Low Delay）单双声道宽频语音，最高采样率支持48KHz，结合AEC（Acoustic Echo Cancellation）、AGC（Automatic Gain Control）和ANS（Automatic Noise Suppression）三大技术，提供超影院级的声像同位效果。

完美融合，保护投资

可与传统视频会议互联互通，最大限度地利用已有设备和网络资源，保护客户现有投资。

降低带宽、能源、空间消耗，为客户节省30% TCO。

简单的操控，丰富的功能

采用华为自研触控屏，全新设计界面，触控操作，简单易用。
人性化设计：一键入会、一键闭音、一键呼叫、辅流“即插即发送”、实时在线帮助。
丰富的会控功能，支持主叫呼集、屏幕选看、主席设置多画面、声控切换等功能。
智能语音助理，提供便捷贴心的会议操控服务。

超强网络适应性，安全稳定

专有IRC技术，网络拥塞情况下，智能选择适合网络带宽的最佳图像分辨率，保证流畅的视音频效果。
H.235信令与媒体流加密、GK注册密码认证、注册SIP服务器密码认证、会议密码认证接入，全面的会议安全。

主要技术参数

华为TP G2系列沉浸式智真视频会议系统技术指标：

TP智真整体配色采用流行的北欧设计风格，白色外框尽显高科技感，深色内框与显示屏颜色互为补充，融为一体。胡桃木皮桌面、不锈钢拉丝桌腿，尽显质感和奢华。

TP智真主要由机架总成和多功能会议桌两大部分组成。多功能会议桌与机架总成分体设计，既可快速部署，又可灵活拆装，便于满足不同的客户应用场景。

机架总成包括智真一体化机架、共光心摄像机、全高清显示屏、智真主机、智真编解码器、高保真音响等。

多功能会议桌包括会议桌、嵌入式麦克风、自动翻转屏、多功能插座和Touch。

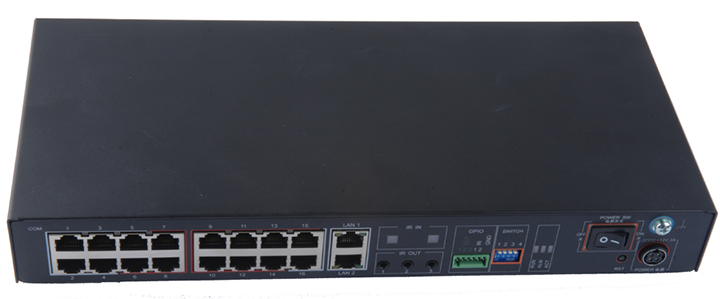

TP智真采用华为自主研发的智真主机TH501。智真主机外观如图1所示。

图1 智真主机TH501外观

智真主机对智真系统进行统一调度、管理，操作智能、高效，支持通过串口和网口对设备进行集成控制，并支持与触摸屏的对接，从而实现智真所有内部设备的集成控制和可视化触摸管理。

核心编解码器

TP智真采用3个华为自主研发、专用的超高清智真编解码器Box 600处理和控制核心视音频，设备安装与管理非常简单，并且噪音小、功耗低，节能、绿色环保，外观如图1所示。

图1 核心编解码器Box 600的外观

Box 600是业界超强、灵活的智真与通讯协作引擎，具备强大的视频编解码技术，宽频语音（AAC-LD）和超高清数据传送。Box 600高质量的音频和视频效果，使与会者在把握表情、语调和肢体语言时，仿佛在进行面对面会议。

Box 600具有如下特色功能：

•

1080P高清视频，色彩细腻，层次丰富，尽享精致临场体验。

•

1080P内容共享，完美细节呈现。

•

H.265编解码+华为专有技术VME（Video Motion Enhancement），超强网络适应性，视频30%抗丢包。

•

支持同时编解多路不同格式码流，实现灵活选看其他会场。

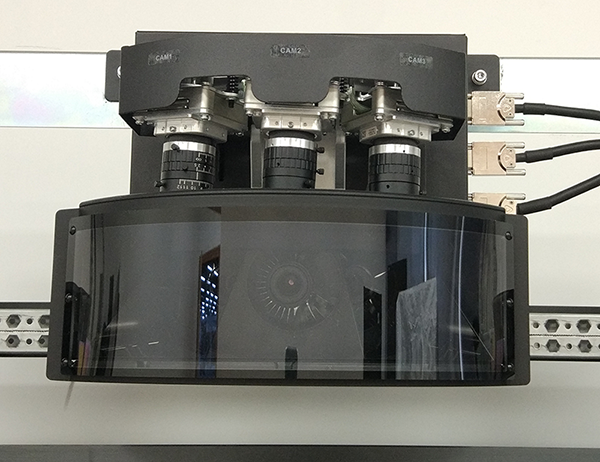

共光心摄像机

TP智真采用自主研发的共光心摄像机TC350，突破了传统摄像机分辨率和视角的局限性，采用业界领先的1/1.7英寸 CMOS图像传感器，输出最大分辨率支持1080p 60fps。

共光心摄像机采用4K sensor，垂直方向视野增大，能够实现坐立模式和站立模式的切换。

共光心摄像机采用业界最先进的图像降噪处理技术，保证细节还原，图像更为真实，使会议达到眼对眼、近似真人大小、无拼接重影的远程呈现的优秀效果，让沟通变得更加顺畅。

共光心摄像机充分解决了三台单独摄像机拼接带来的图像不一致、景深小的问题，排除环境、灯光、背景色彩、色温等视频干扰因素，达到三个屏幕的高清图像完全统一融合、且能够在各深度范围完美无缝拼接。单个屏幕输出图像分辨率可高达1080p 60fps。

支持通过智真主机和PC升级工具对共光心摄像机进行升级。

TC350外观如图1所示。

多功能会议桌

多功能会议桌是TP智真产品中重要的部件，其融合了专业高档会议桌、嵌入式麦克风、多功能插座、自动翻转屏、触摸屏，以及桌面按键，整个外观简洁大气

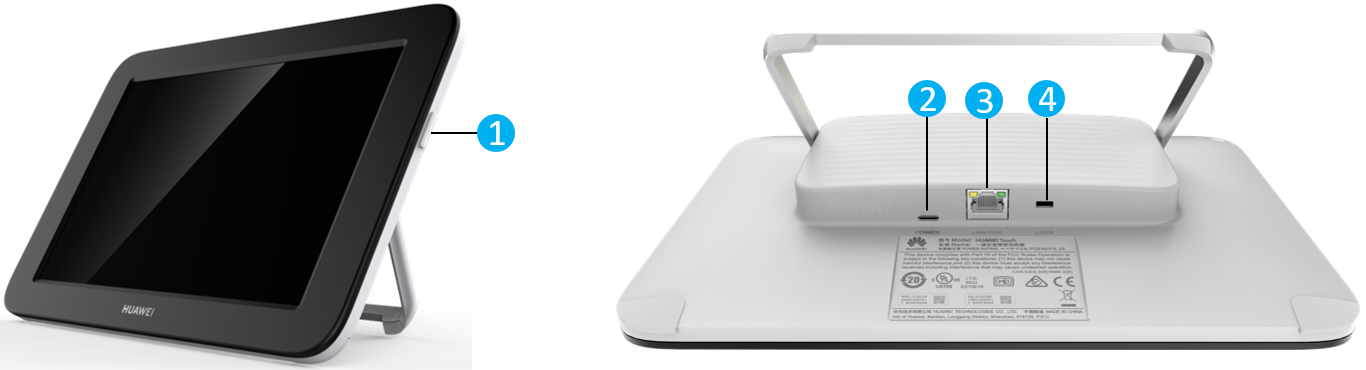

配套Touch

Touch配套终端使用，10.1英寸触控，图形化操控，只需点击图标，便可轻松实现呼叫和会议控制等功能。

其它技术指标

华为TP G2系列沉浸式智真视频会议系统

表1 性能和容量
项目	子项	指标
格式	视频格式	1080p 25/30/50/60fps、720p 25/30/50/60fps、4CIF/4SIF、CIF/SIF
格式	材料格式	材料HDMI输入格式：视频输入：720p 60fps、1080p 60fps 支持双声道音频输入，支持采样率：48kHz 材料的编码格式：主视频为1080p 60fps时，材料最大支持1080p 60fps
带宽（三个屏总和）	会议带宽（H.264 HP）	720p 30fps：最小带宽2.3Mbit/s，推荐带宽3Mbit/s 720p 60fps：最小带宽3Mbit/s，推荐带宽4.5Mbit/s 1080p 30fps：最小带宽3Mbit/s，推荐带宽4.5Mbit/s 1080p 60fps：最小带宽6Mbit/s，推荐带宽9Mbit/s
	会议带宽（H.264 BP）	720p 30fps：最小带宽4Mbit/s，推荐带宽6Mbit/s 720p 60fps：最小带宽6Mbit/s，推荐带宽9Mbit/s 1080p 30fps：最小带宽6Mbit/s，推荐带宽9Mbit/s 1080p 60fps：最小带宽9Mbit/s，推荐带宽12Mbit/s
	会议带宽（H.265）	720p 30fps：最小带宽2Mbit/s，推荐带宽3Mbit/s 720p 60fps：最小带宽2.4Mbit/s，推荐带宽3.5Mbit/s 1080p 30fps：最小带宽2.4Mbit/s，推荐带宽3.5Mbit/s 1080p 60fps：最小带宽5Mbit/s，推荐带宽6.5Mbit/s
共光心摄像机（TC350）	结构	一体化结构，内置3个高清摄像机镜头
	分辨率	支持4K 30/60 1/1.7英寸CMOS 成像
	人脸照度	300lux
	视场角	>90度
	功耗	<35W
	噪声	<35dB（工作温度下）
屏幕参数	显示屏屏幕大小	TP3206-65 G2和TP3218-65 G2：65英寸 TP3206-70 G2和TP3218-70 G2：70英寸
	显示屏分辨率	TP3206-65 G2和TP3218-65 G2：3840×2160 TP3206-70 G2和TP3218-70 G2：1920×1080
	触摸屏	屏幕大小：约10.1英寸因配套版本不同，触摸屏尺寸可能略有差异。
	自动翻转屏（TA110）	屏幕大小：22英寸屏幕分辨率：1920×1080
环境要求	温度	工作状态：0℃～40℃ 非工作状态：-20℃～60℃
	相对湿度	20％～80％（非冷凝）
	海拔高度	<5km
	混响时间	0.3s～0.5s
	周围噪音	≤43dBA SPL（麦克风到人体座位之间的区域噪音）
	推荐照度	300lux（人脸照度）
	推荐色温	4000K
	建议会议室尺寸（长×宽×高）	TP3206-65 G2：6500mm×4600mm×2800mm TP3206-70 G2：8000mm×4600mm×2800mm TP3218-65 G2：10100mm×7000mm×2800mm TP3218-70 G2：10100mm×7000mm×2800mm
供电与功率	输入电压范围	100V～240V AC，50Hz～60Hz
供电与功率	最大功率	＜1972W（不含空调和照明）
物理特性	尺寸（长×宽×高）	TP3206-65 G2：4785mm×3060mm×1850mm TP3206-70 G2：5280mm×3060mm×1850mm TP3218-65 G2：7530mm×5235mm×1850mm TP3218-70 G2：7530mm×5235mm×1850mm
物理特性	重量	TP3206-65 G2：＜900kg TP3206-70 G2：＜900kg TP3218-65 G2：＜1471kg TP3218-70 G2：＜1471kg

表1 遵循的协议
项目	指标
通信框架协议	ITU-T H.323、IETF SIP
其他通信协议	H.225、H.233、H.235、H.241、H.245、H.281、H.283、H.350、H.460、T.140
视频协议	H.263、H.264 HP、H.264 BP、H.265
音频协议	AAC-LD单声道、AAC-LD双声道、G.711、G.722、OPUS
双流协议	H.239、BFCP
加密协议	AES媒体流加密、H.235信令加密、TLS加密、SRTP加密、支持国密
网络传输协议	IPv4/IPv6、TCP/IP、FTPS、DHCP、SNMP、HTTP、HTTPS、SSH、PPPoE、RTP、RTCP
